Колесо турбины, сваренное с валом
Для поиска нужной Вам детали используйте комбинацию клавиш CTRL+F. В данное поле вы можете указать
любое значение таблицы.

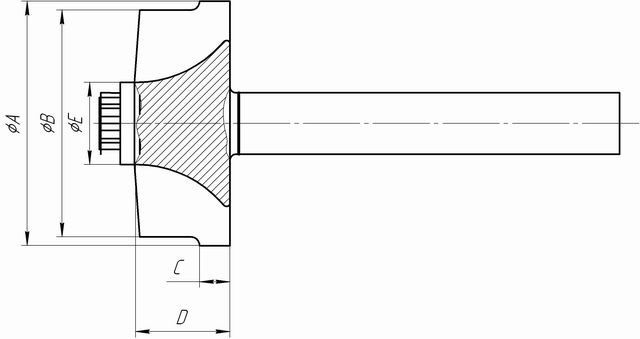

| № п/п | Наименование | A | B | C | D | E | Направление вращения | Примечание |
|---|---|---|---|---|---|---|---|---|
| 1 | ТКР 5.01 |
48,0 | 42,0 | 8,5 | 16,0 | 15,5 | Правого | 12 лопаток |
| 2 | ТКР 6.03 |
60,0 | 50,0 | 11,5 | 23,0 | 14,0 | Правого | 12 лопаток |
| 3 | ТКР 6 (Бел).jpg) |
64,0 | 52,0 | 9,5 | 24,0 | 18,0 | Правого | 11 лопаток |
| 4 | ТКР 7 |
77,0 | 66,0 | 14,0 | 28,0 | 24,5 | Правого | 11 лопаток |
| 5 | ТКР 7ТВ |
74,0 | 66,0 | 14,0 | 25,0 | 20,0 | Правого | 11 лопаток |
| 6 | ТКР 8 |
81,0 | 73,0 | 15,0 | 26,6 | 24,0 | Правого | 10 лопаток |
| 7 | ТКР 9 |
89,0 | 77,0 | 15,5 | 34,0 | 28,0 | Правого | 11 лопаток |
| 8 | АМК 36 |
97,0 | 93,0 | 19,0 | 35,0 | 29,0 | Правого | 12 лопаток |
| 9 | ЯМЗ 238 |
110,0 | 89,5 | 20,0 | 34,0 | 23,0 | Правого | 12 лопаток |
| 10 | CAT |
94,0 | 86,0 | 17,0 | 33,0 | 28,4 | Правого | 10 лопаток |
| 11 | КТР - 130 |
130,0 | 100 | 18,0 | 40,0 | 27,0 | Левого | 13 лопаток |
